蘇州波弗光電科技有限公司提供的PA-4000是一款基于薄膜鈮酸鋰(TFLN)光集成芯片的偏振測量儀器，主 要用于高速偏振態的分析和監測。它可以快速獲得Stokes參量，測量輸入光的瞬時偏振態(SOP)和偏振度(DOP)。PA- 101通過千兆網口和計算機連接使用，采樣速率最高可達40 MSa/s。
P/N#: PA-4000
特性：高性價比
蘇州波弗光電科技有限公司提供的PA-4000是一款基于薄膜鈮酸鋰(TFLN)光集成芯片的偏振測量儀器，主 要用于高速偏振態的分析和監測。它可以快速獲得Stokes參量，測量輸入光的瞬時偏振態(SOP)和偏振度(DOP)。PA- 101通過千兆網口和計算機連接使用，采樣速率最高可達40 MSa/s。
通過本司提供的上位機軟件，在邦加球模式界面可以實時監測SOP的變化軌跡 ，也可以在示波器測試界面讀出偏振態隨時間的變化量。此外，高速偏振儀還廣泛應用于化學、生物、醫藥等領域。在化學領域，可以用于測量旋光物質的濃度 ，確定化學反應的進程和結果。在生物領域，用于研究生物分子的結構和性質，在醫藥領域，用于藥品的質量控制和新藥的研發。
|
參數 |
|
工作條件 |
最小值 |
典型值 |
最大值 |
單位 |
|
工作波長* |
|
@25℃ |
1528 |
1550 |
1564 |
nm |
|
采樣率 |
|
|
- |
- |
40 |
Msa/s |
|
輸入功率范圍 |
|
|
-15 |
- |
+13 |
dBm |
|
SOP不確定度 |
|
|
- |
- |
±1 |
dB |
|
DOP不確定度 |
|
|
- |
- |
±2 |
% |
|
功率不確定度 |
|
|
- |
- |
5 |
% |
|
工作溫度 |
|
|
0 |
- |
40 |
℃ |
|
存儲溫度 |
|
|
-20 |
- |
60 |
℃ |
|
濕度范圍 |
|
相對濕度 |
5 |
- |
85 |
% |
|
功耗 |
|
DC12V，0.6A |
|
7.2 |
|
W |
|
接頭類型 |
|
可定制 |
|
FC/APC |
|
|
*工作波長、精度、輸出功率均可定制或指定。參數規格如有更改，恕不另行通知。請聯系蘇州波弗光電科技有限公司確認。
測試參考：
|
|
|
|

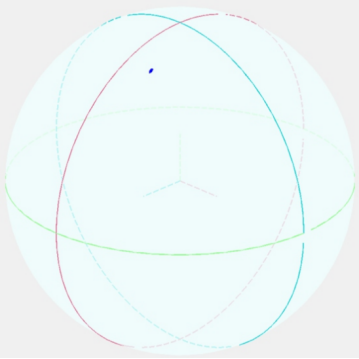

邦加球模式界面 |

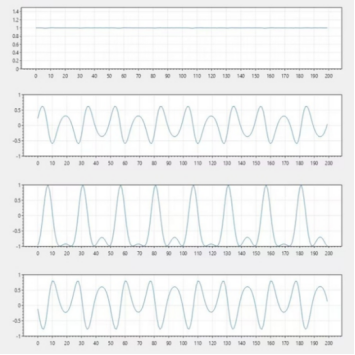

示波器模式界面 |
|
|
|
|

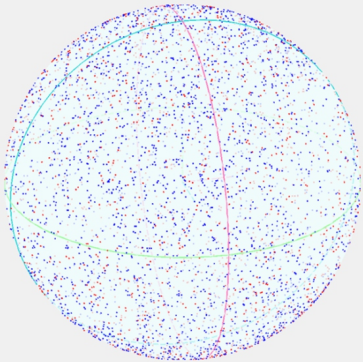

擾偏信號測試 |
偏振調制測試 |
訂購信息：
|
系列 |
工作波長 |
封裝類型 |
接頭類型 |
|
PA-4000= 高速偏振分析儀 |
1550 = 1550nm |
B =臺式 |
FA = FC/APC |
|
|
|
|
FC =FC/PC |
示例：PA-4000-15-B-SM-FA：1550nm，高速擾偏器，臺式，單模尾纖，F(xiàn)C/APC接頭。
