22GHz平衡光電探測器模塊

BPR-22-M是一款22 GHz平衡式光電接收器模塊。 這種具有成本效益的接收器模塊在單+5V電源下運行，可為用戶提供適用于平衡光電檢測和43 Gbit/s DQPSK接收器等應用的交鑰匙解決方案。

BPR-22-M ： 22GHz平衡光電探測器模塊
產品特點
· 雙光輸入平衡光電二極管
· 差分射頻輸出，線性高增益TIA
· 用于交流耦合的內置直流塊
· 接近理想的匹配響應
· 高共模抑制比
· 極低的偏斜
· 自動/手動增益控制模式
· 輸入保護
典型應用
· 高達 23 GHz 的平衡線性接收器
· 低噪聲模擬外差檢測
· 23 G 模擬射頻鏈路
· 43 Gbit/s DQPSK 接收器
相關文件
產品介紹

BPR-22-M是一款22 GHz平衡式光電接收器模塊。 這種具有成本效益的接收器模塊在單+5V電源下運行，可為用戶提供適用于平衡光電檢測和43 Gbit/s DQPSK接收器等應用的交鑰匙解決方案。

BPR-22-M使用單個差分線性跨阻/可變增益放大器(TIA/VGA)，提供兩種增益控制模式：手動和自動。 在手動模式下，BPR-22-M提供1500 V/A的線性轉換增益。 在自動模式下，增益會自動調整以提供高達1200 mV的恒定差分輸出電壓。 它還包括一個峰值檢測器輸出，用于前端光解調器的閉環控制。 通過平衡信號路徑之間低于5 ps的總偏斜實現了出色的電和光相位傳播。

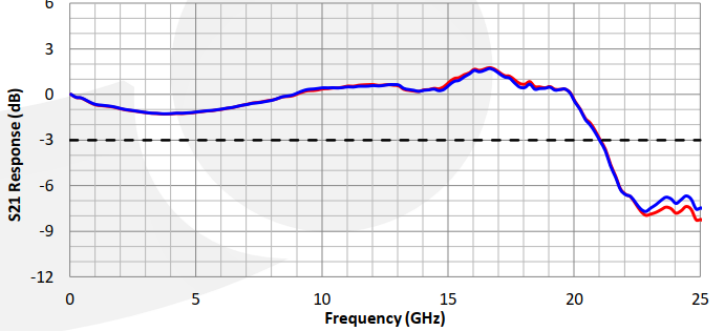

典型響應

產品型號及主要指標
BPR-22-M  典型參數信息
工作波長范圍 1480 nm to 1620 nm
光功率輸入范圍 -10 to +4 dBm
3dB帶寬 23 GHz typ., 19 GHz min.
轉換增益 1500 V/W typ., 1300 V/W min.
光回波損耗 30 dB typ.
偏振相關損耗 0.5 dB max.
反向偏置電壓 3.3 V
輸出回波損耗 10 dB up to 11 GHz, 7 dB up to 20 GHz
工作模式 MGC：固定增益 | AGC：可調輸出幅度
差分電壓擺幅 1200 mVpp
耦合方式 AC-Coupled
脈寬 22 ps typ., 25 ps max.
偏差（Skew） 10ps max.
工作溫度范圍 0°C to +60 °C
Storage Temperature -40 °C to +85 °C
存儲溫度范圍 85%max.
電源 5 V
功耗 500 mW typ.
產品尺寸 162mm x 112mm x 33mm
光連接器 FC/APC or LC/APC
光纖類型 SMF-28
RF輸出連接器類型 SMA, differential
更多產品信息、聯系蘇州波弗光電科技有限公司相關銷售人員獲取。
